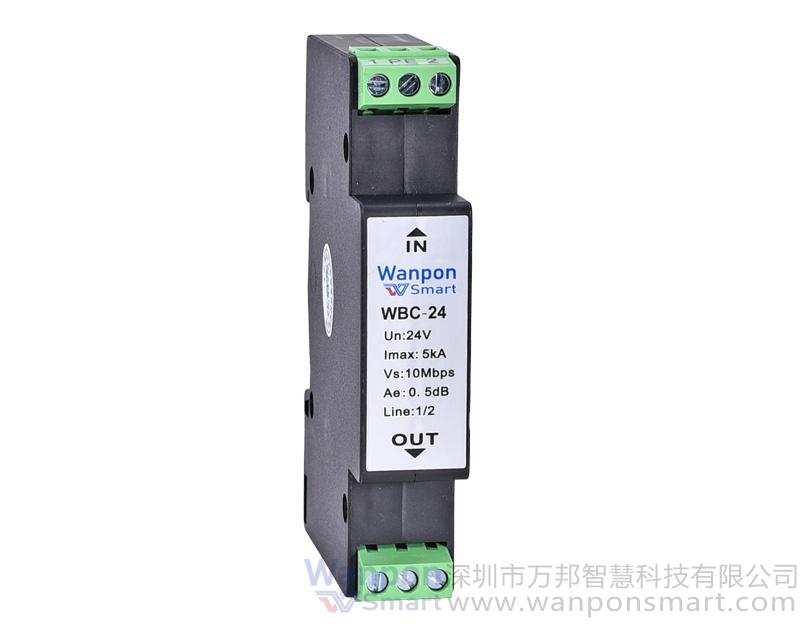

WBC-24型控制信號防雷器
產品類別： 控制信號系列防雷器
特性
★限制電壓低
★ 兩端口兩級電涌保護
★ 響應時間短,差損低
★ 端子式連接端口,保護線數可選擇2/3/4線
★ 多種保護額定電壓選擇
★ 導軌式,固定式多種安裝方式可選擇
產品描述
WBC系列通訊專用電涌保護器依據IEC和GB標準設計，采用標準接線端子式接頭，適用于2/3/4通訊線路安裝，維護方便，可針對不同的路線選擇最適合的產品進行保護
產品適用范圍
1、安防系統、消防系統的控制線路
2、工業控制系統的通訊線路
3、其它控制系統的測線路

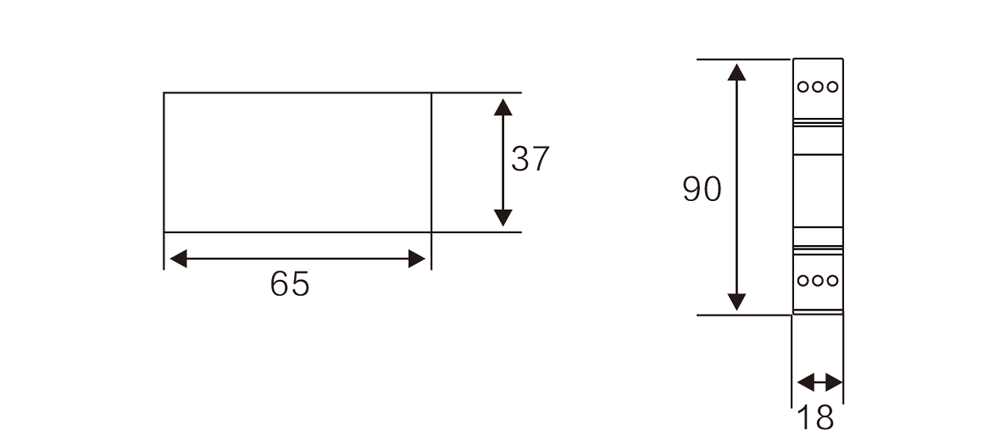

尺寸圖

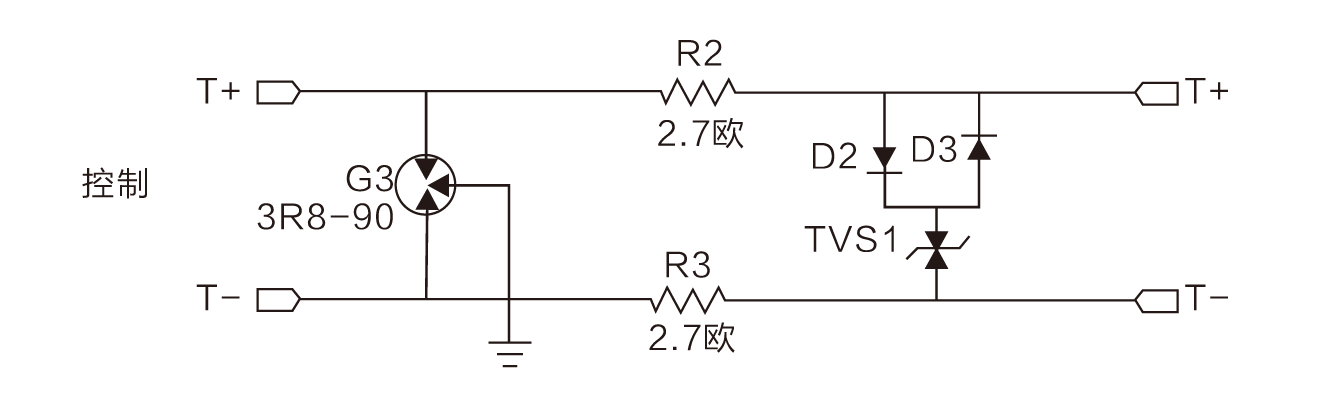

原理圖
安裝須知
一、安裝時請根據安裝示意圖所示連接,其中接線為端子式，PE為接地線。
二、安裝時必須切斷電源,嚴禁帶電操作,連接導線必須符合要求。
三、使用后應定期檢查,如防雷器發生故障,應及時更換。
四、防雷接地應符合防雷規范要求,接地線盡可能短且接地電阻應小于10Ω。

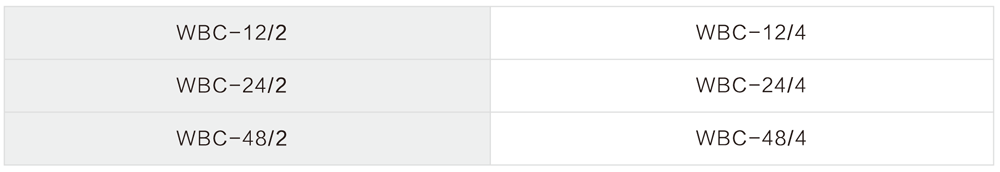

選型
